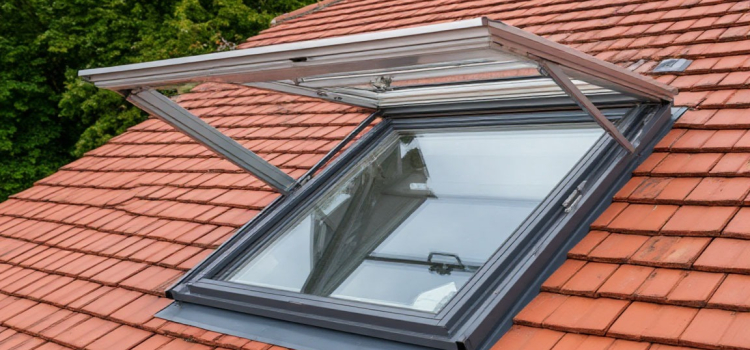

Руководство по выбору люков выхода на крышу

Люки выхода на крышу с учетом специфики кровли и вентфасада

Зачем учитывать специфику кровли и вентфасада при выборе люков выхода на крышу

Люк выхода на крышу — это функциональный узел, связанный сразу с несколькими системами здания: кровельные покрытия, вентфасад, пути эвакуации, вентиляционные и дымоудаляющие системы, конструктивная пожарная защита. От его решений зависит, насколько безопасны и удобны условия эксплуатации крыши и верхних помещений.

Через люки организуют доступ к инженерному оборудованию (кондиционеры, СКУД, антенны), обслуживание вентиляционных установок, а в ряде случаев — пути эвакуации и маршруты движения пожарных подразделений. В случае пожара люк может работать как точка для естественного дымоудаления и разгерметизации кровельного пространства, если конструкция это позволяет и проектом предусмотрена такая функция.

Формальный подход «берём стандартный люк любого типа и размеров» приводит к типичным проблемам: протечки по стыку, разрушение кровельного пирога, потеря огнестойкости перекрытия, ускоренное распространение огня в вентиляционные зазоры вентфасада. Специфика основания (железобетон, профнастил), типа кровли (плоская/скатная, инверсионная, эксплуатируемая) и фасадной системы напрямую влияет на выбор конструкции люка, материалов, узла примыкания и способа монтажа. Поэтому люк нужно рассматривать как элемент общей системы безопасности, наряду с противопожарными дверями, воротами и техническими люками.

Виды люков выхода на крышу и ключевые технические параметры

При выборе люка важно не «название в каталоге», а набор характеристик, соответствующих реальным условиям эксплуатации кровли и вентфасада.

По назначению различают:

• сервисные люки для периодического обслуживания кровли и оборудования;
• эвакуационные, через которые возможен выход людей на кровлю или переход в соседние пожарные отсеки; для них критичны размеры проёма и удобство открывания;
• люки/клапаны дымоудаления, работающие как элементы систем защиты от дыма. Совмещать функции обслуживания и дымоудаления допустимо только при чётко прописанных требованиях проекта и наличии автоматики.

С точки зрения огнезащиты смотрят на класс огнестойкости: люк либо сохраняет огнестойкость перекрытия, либо «пробивает» противопожарную преграду. Во втором случае необходимо дополнительно компенсировать это другими элементами систем защиты: отсечками, огнестойкими дверями в подходах, минераловатными поясами по периметру.

По конструкции и материалам применяют:

• сталь с полимерным покрытием — базовое решение с хорошей механической устойчивостью;
• нержавеющую сталь — для агрессивных сред и влажных помещений (производства, бассейны);
• алюминий — легче, уменьшает нагрузку на кровлю, но требует продуманной теплоизоляции.

Важны типы открывания: ручное, с газлифтами, электропривод, возможность автоматического открытия по сигналу пожарной системы. Нормальная эксплуатация невозможна, если механизм заедает или крышка не фиксируется в открытом положении при ветровых нагрузках.

Не менее критична теплоизоляция крышки: её толщина должна стыковаться с утеплением кровельного пирога. Стандартный неутеплённый люк на тёплой кровле — гарантированный мостик холода и источник конденсата. Для мягкой кровли и профнастила используют специальные фланцы и прижимные элементы, для инверсионных и эксплуатируемых кровель — увеличенную высоту борта, защиту от механических повреждений и учёт постоянной нагрузки от балластных материалов и покрытия.

Специфика для вентфасадов и кровли: сложные узлы и практические решения

Главная сложность люков выхода на крышу — узел примыкания к многослойной конструкции кровли и фасада. Здесь пересекаются сразу несколько «чувствительных» зон: гидроизоляция, пароизоляция, утеплитель, несущие конструкции и противопожарные отсечки.

Корректный монтаж начинается с понимания кровельного пирога. Необходимо заранее определить:

• где проходит пароизоляция и как она примыкает к коробке люка;
• каким образом гидроизоляционная мембрана заводится на фланец и фиксируется прижимными планками;
• как подвести утеплитель вплотную к люку без пустот и мостиков холода.

Типичная ошибка — обрезать мембраны «по месту», не применяя заводские решения. В результате через микротрещины и непроклеенные швы влага попадает в утеплитель, он намокает, теряет теплотехнические свойства и устойчивость к огню. Намокший минераловатный слой в случае пожара резко снижает огнестойкость перекрытия, а через повреждённые кровельные слои пламя быстрее выходит к основанию вентфасада.

Надёжным подходом считаются типовые узлы примыкания от производителя кровельной системы, адаптированные под конкретный люк. В проекте нужно прямо указать материалы мембран (ПВХ, ТПО, битум), толщину стяжки, тип основания (плита, профнастил) и допустимые варианты крепежа. Это обеспечивает совместимость решений и упрощает контроль монтажа.

Взаимосвязь с вентфасадом часто недооценивают. Вентилируемый зазор между облицовкой и несущей стеной работает как дымо- и воздуховод. При пожаре и отсутствии правильных отсечек через этот зазор пламя «подсасывается» к кромке кровли. Если зона люка не имеет огнестойких рассечек, огонь по пути «лестница — люк — кровля — вентфасад» может распространиться очень быстро.

Чтобы этого избежать, используйте:

• непрерывные минераловатные пояса вокруг проёмов выхода на крышу;
• металлические противопожарные рассечки в вентиляционном зазоре фасада;
• негорючие материалы вокруг коробки люка и в линиях сопряжения со стенами и парапетами.

Важно, чтобы вся вертикаль от двери на последнем этаже до люка и далее по кровле сохраняла требуемый класс пожарной безопасности. Это означает координацию решений: огнестойкая дверь на лестницу, правильная лестничная клетка, сам люк (при необходимости — с классом огнестойкости), а также узлы сопряжения с кровлей и вентфасадом. На этапе проектирования нужно согласовать размеры проёмов, толщину конструкций и расположение противопожарных отсечек между архитектором, конструктором, фасадчиком, кровельщиком и поставщиком люков.

Отдельный блок — теплотехника и эксплуатация. Люк является потенциальным мостиком холода, особенно в климатических регионах с перепадом температур. Для минимизации потерь тепла и конденсата применяют:

• термовставки в коробке и крышке;
• смещение контура утепления так, чтобы не разрывался теплоизоляционный слой кровельного пирога;
• увеличение высоты над уровнем кровли для инверсионных систем, чтобы исключить контакт утеплителя и воды с металлом люка.

Конденсат внутри металлических элементов ускоряет коррозию, особенно при агрессивных условиях эксплуатации — вблизи промышленных выбросов или морского климата. Поэтому конструкция должна обеспечивать не только герметичность, но и возможность обслуживания: ревизию крепежа, замену уплотнителей, чистку дренажей. Для безопасного доступа к вентфасаду через крышу проектируют ограждения вокруг люка, стационарные лестницы и трапы; это снижает риск повреждения гидроизоляции и случайного срыва людей при обслуживании оборудования.

Регулярно отслеживайте новости нормативов по фасадным и кровельным системам: требования к огнестойкости и классам пожарной опасности материалов периодически обновляются, и проект, сделанный «по старым правилам», может не пройти экспертизу.

Практический алгоритм выбора: от технического задания до монтажа

Чтобы люк выхода на крышу оказался совместим с кровлей, вентфасадом и системами пожарной защиты, удобно действовать по пошаговому алгоритму.

Шаг 1. Описать исходные условия.

• тип здания: административное, склад, производство, ТЦ, жилой комплекс;
• как будет использоваться кровля: только обслуживания оборудования или регулярная эксплуатация людьми;
• конструкция кровельного пирога, уклон, вид покрытия;
• наличие вентфасада, его система и класс пожарной опасности.

Шаг 2. Определить функциональные и пожарные требования.

• люк нужен только для доступа или также как эвакуационный/дымоудаляющий;
• требуется ли огнестойкость перекрытия и, соответственно, противопожарный люк;
• требования по теплоизоляции, герметичности и классу энергосбережения здания.

Шаг 3. Согласовать решения с подрядчиками.

• совместить решения проектировщика ОВ, архитектора, кровельщика, фасадчика;
• запросить у производителя люков типовые узлы примыкания именно под ваши материалы и конструкции;
• сверить размеры проёмов, высотные отметки, способы крепления, чтобы монтаж не разрушал противопожарные отсечки и не ослаблял несущие элементы.

Шаг 4. Контроль монтажа и приёмка.

• фиксировать в актах тип люка, маркировку огнестойкости, схему узлов примыкания;
• проверять целостность гидроизоляции, отсутствие «голого» металла в контакте с агрессивной средой, корректность работы механизма открывания;
• убедиться, что конструкция обеспечивает безопасный доступ и устойчивость при ветровых и снеговых нагрузках.

Следуя этому алгоритму и учитывая особенности кровли и вентфасада на ранней стадии, вы получаете не просто люк, а надёжный узел систем безопасности, который работает весь срок службы здания без аварий и дорогостоящих переделок. Эта статьи может служить основой технического задания и чек-листом при выборе и установке люков выхода на крышу.
