Чертежи

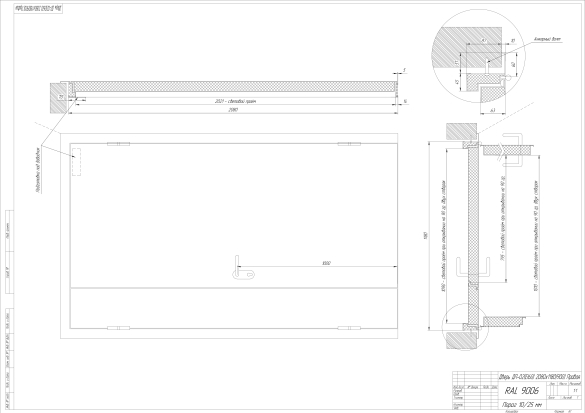

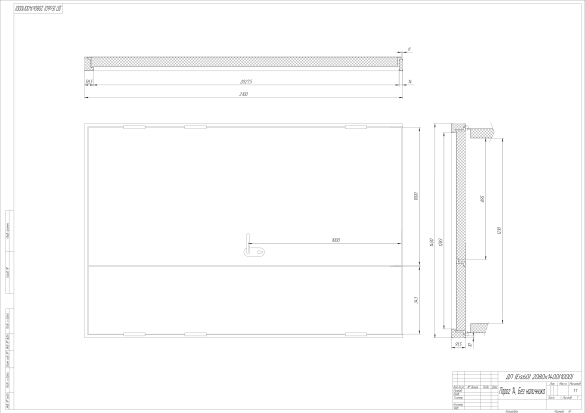

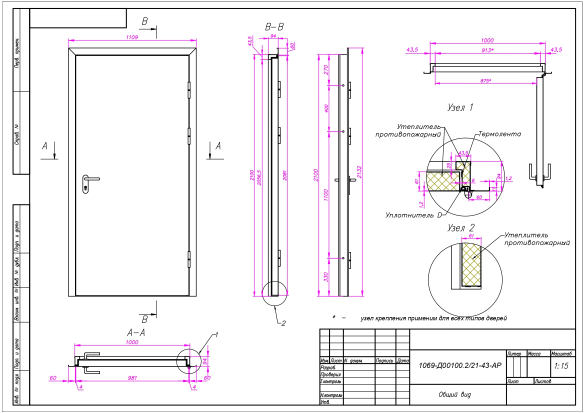

Чертежи противопожарной продукции по дверям, люкам и воротам — это комплект технические схемы, отражающих конструкцию изделия и его связь со стеной или перекрытием. Обычно в комплект входят:

• общий чертёж изделия — габаритные размеры, конструкция полотна и короба, направление открывания;
• чертежи узлов примыкания к стенам и перекрытиям для разных типов конструкций (бетон, кирпич, ГКЛ, сэндвич-панели);
• спецификация элементов: полотно, короб, уплотнители, теплоизолирующие вкладыши, фурнитура, крепёж.

Минимальный набор информации, который стоит искать на каждом чертеже:

• класс огнестойкости (например, EI 30, EI 60, EI 90) с отсылкой к протоколам испытаний и сертификаты соответствия;
• указание стороны ограждаемого помещения и направления эвакуации;
• чистовые размеры проёма, размеры изделия и монтажные зазоры с пояснением, чем они заполняются;
• тип и толщина стены/перекрытия, к которой привязаны двери, люки или ворота;
• обозначения всех узлов, которые фактически будут применены на объекте, а не «рекомендованных по умолчанию».

Важно различать два вида документов:

• типовой чертёж производителя — отражает возможности конкретного производства и испытанную конструкцию;
• индивидуальный чертёж под объект — учитывает реальные проёмы, нестандартные высоты, перемычки, колонны.

На каждом листе должен быть штамп с наименованием организации, датой, подписью ответственного и ссылкой на нормативные документы. Без таких реквизитов у надзорных органов больше поводов усомниться в корректности решений, а у вас — меньше формальных оснований предъявлять претензии.

Как читать и проверять чертежи противопожарных дверей, люков и ворот

Проверка начинается не с мелких размеров, а с увязки с проектом и нормативами. Удобно идти по шагам.

1. Соответствие заданию и нормам. Сверьте класс огнестойкости с проектным (например, EI 60 вместо EI 30 для эвакуационного выхода) и убедитесь, что изделие рассчитано на тот тип конструкции, где будет стоять: стена из ГКЛ, монолит, газобетон. Например, дверь EI 60 в перегородке из ГКЛ без корректного узла примыкания почти гарантированно потеряет заявленный предел огнестойкости.
2. Габариты и привязка к проёму. Совпадает ли ширина и высота реального проёма с тем, что указано в чертеже? Обратите внимание не только на «влезет/не влезет», но и на монтажные зазоры. Они должны позволять качественно заполнить зазор негорючими материалами. Слишком маленький зазор — монтажники начнут «подшлифовывать» короб; слишком большой — не обеспечить требуемый контур огнестойкости.
3. Направление открывания и эвакуация. Посмотрите, как обозначено открывание: правое/левое, наружу/внутрь. Частый запрос пользователей — «как на чертеже понять сторону открывания двери». Обычно это стрелка и надпись типа «открывание наружу, по ходу эвакуации». Проверьте, не перекрывает ли створка при открывании коридор, лестницу, ворота соседнего отсека, не бьётся ли о колонну или люк.
4. Фурнитура и дополнительные элементы. В спецификации должно быть явно указано: доводчики, системы «антипаника», электромагнитные замки, удерживающие устройства, смотровые окна. На чертеже желательно видеть их расположение. Сопоставьте это с требованиями по эвакуации: чтобы дверь можно было открыть изнутри без ключа, а электромагниты разблокировались при пожаре.
