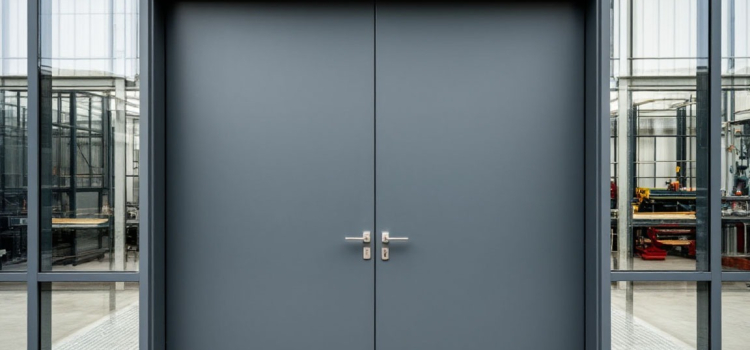

Как устроена противопожарная дверь

Пока человек не видел разрез реальной противопожарной двери, он оценивает её по весу, толщине металла и словам менеджера. Этого недостаточно. Внутреннее устройство напрямую влияет на безопасность людей при эвакуации, скорость распространения огня и дыма, сохранность имущества и соответствие требованиям пожарной безопасности. Ошибка в выборе — это не только деньги, но и риск. Ниже — разбор конструкции и материалов без привязки к брендам: как устроена противопожарная дверь изнутри, какие элементы действительно работают на огнестойкость и по каким признакам отличить надёжное изделие от имитации.

Базовое устройство противопожарной двери: из чего состоит конструкция

Противопожарная дверь — это сертифицированное изделие, рассчитанное выдерживать воздействие огня и высокой температуры заданное время (предел огнестойкости 30, 60, 90 минут и более). Вопрос «как устроена противопожарная дверь внутри» всегда упирается в согласованную работу нескольких систем: каркаса, полотна, коробки, уплотнителей, замков и фурнитуры.

Полотно обычно представляет собой металлическую конструкцию:

• Каркас из профильной трубы или гнутого стального профиля, который задаёт жёсткость и геометрию. От его качества зависит, не поведёт ли дверь при нагреве.
• Снаружи каркас закрыт стальными листами толщиной обычно 0,8–1,5 мм. Это могут быть стальные или оцинкованные листы с порошковой краской, иногда с декоративным заполнением (шпон, ламинированные панели) по металлу при соблюдении норм пожарной безопасности.
• Внутреннее заполнение — огнестойкие минеральные плиты или другие негорючие материалы, о них — в следующем разделе.

Коробка (рама) не менее важна, чем само полотно. Основные элементы:

• Собственно короб — гнутый или профильный металлический элемент, forming контур дверного проема.
• Наличники, закрывающие монтажные зазоры по периметру.
• Крепёж к стене: анкерные болты, закладные пластины. В условиях пожара слабый монтаж приведёт к деформации коробки, и даже идеальное полотно потеряет огнестойкость.

По контуру полотна и коробки устанавливаются уплотнители:

• Обычный резиновый или силиконовый контур для снижения проникновения дыма, шума и холодного воздуха в штатных условиях.
• Терморасширяющаяся лента (интумесцентная): при нагреве до определённой температуры вспучивается, заполняя зазоры и препятствуя распространению дыма и горячих газов. Она располагается по периметру полотна, иногда — вокруг остекления и замковой зоны.

Замки и фурнитура у противопожарных дверей тоже специальные. Используются:

• Противопожарные замки и ручки из металла и других негорючих материалов, выдерживающие воздействие высокой температуры.
• Петли повышенной прочности, часто на подшипниках, иногда с дополнительными штырями против вырывания полотна.
• Доводчики, которые обеспечивают надежной самозакрывание — без этого дверь не сможет выполнить функцию преграды распространению огня и дыма.
• На путях эвакуации — устройства «антипаника», позволяющие быстро открыть дверь одним нажатием, даже при давке людей.

Нижняя часть узла — порог и притвор. Варианты:

• Жёсткий порог повышает герметичность и дымогазоплотность, но менее удобен для тележек и маломобильных людей.
• Опускаемый порог (автоматический) — компромисс между удобством и защитой.
• Двери без порога компенсируют это дополнительными контурами уплотнителей.

Итог: базовое устройство противопожарной двери — это согласованная система элементов, а не просто «толстый металл» и тяжёлое полотно.

Материалы и их роль в огнестойкости: что внутри полотна

Частый вопрос: от чего реально зависит огнестойкость — от толщины металла или от заполнения? Металлические листы отвечают за прочность, устойчивость к взлому и геометрию конструкции, но при пожаре именно внутренние материалы замедляют нагрев и распространение огня.

Сталь полотна. Типовые значения толщины:

• 0,8–1,0 мм — для лёгких дверей вспомогательных помещений;
• 1,2–1,5 мм — наиболее распространённые решения для офисов, складов, технических помещений;
• до 2 мм — для особо нагруженных зон или ворот.

Толще металл — жёстче каркас и меньше риск коробления, но без правильного негорючего заполнения даже очень толстая стальная дверь быстро прогревается.

Внутреннее заполнение — ключ к пределу огнестойкости EI, EIW или EIS:

• Минеральные (каменно-ватные) плиты: низкая теплопроводность, стабильность формы при температурах свыше 800 °C, отсутствие горения. Они занимают основную толщину полотна.
• Гипсовые и вермикулитовые плиты: дополнительно стабилизируют конструкцию, выдерживают воздействие воды при пожаротушении, способны дольше удерживать температуру на неогреваемой стороне.
• Комбинированные схемы: металл + минеральная вата + плиты, иногда с дополнительными воздушными камерами для отсечения конвекции горячих газов.

Огнестойкое остекление. Противопожарные двери и люки со стеклом позволяют контролировать коридоры и помещения, не открывая полотно. Но стекло здесь не обычное:

• Используются многослойные стеклопакеты со специальным гелем или термореактивными плёнками между слоями.
• При повышении температуры гель вспенивается и становится непрозрачным, блокируя тепловой поток и препятствуя распространению огня и газов.
• По периметру остекления применяются специальные профильные рамки и огнестойкий герметик, а штапики — из металла или других негорючих материалов.

Интумесцентные уплотнители и термолента расположены:

• по периметру полотна и коробки;
• в районе замковой планки и петель;
• вокруг стеклопакета, если есть остекление.

Отделка. Дополнительные декоративные материалы (МДФ, ПВХ-панели) используются осторожно: они должны быть тонкими, не горючими или трудногорючими и не уменьшать толщиной основной огнестойкий слой. Попытка «удешевить» и поставить толстый декоративный слой за счёт минеральной плиты снижает реальный класс огнестойкости, даже если в паспорте указано обратное.

Поэтому реальную эффективность конструкции оценивают не по внешнему виду, а по тому, какие материалы и в какой последовательности находятся внутри полотна.

Классы огнестойкости и типовые схемы конструкции

Маркировка EI, EIW, EIS в сертификатах и каталогах компании показывает, как работает изделие при пожаре:

• E — целостность (отсутствие сквозных трещин и отверстий, через которые проходит пламя);
• I — теплоизолирующая способность (ограничение температуры на неогреваемой стороне);
• W или S — ограничение теплового потока или проникновения дыма.

Цифра рядом (30, 60, 90 минут) показывает время, в течение которого дверь способна обеспечить заявленные параметры. Для EI 30 хватает сравнительно тонкого слоя минеральной плиты, для EI 60 и EI 90 требуется больше материала и более сложный каркас.

Типовые схемы:

• «Глухая» однопольная стальная дверь EI 60: двухстороннее металлическое полотно, внутри — плотные минеральные плиты, по периметру — двойной контур уплотнения и термолента, минимум декоративных элементов.
• Двупольные двери на широких проёмах: усиленный каркас створок, дополнительные вертикальные притворы между полотнами, больше петель и замков.
• Витражные двери и противопожарные ворота со стеклом: значительная площадь остекления компенсируется дорогими огнестойкими стеклопакетами и усиленным металлокаркасом.

Проще говоря, класс огнестойкости — концентрированное выражение того, как именно устроена противопожарная дверь изнутри, а не просто красивая цифра в документах.

Как по конструкции понять, что дверь действительно противопожарная

Практический блок для тех, кто выбирает двери, люки или ворота и хочет отличить сертифицированные изделия от декоративных копий.

Документы и маркировка — первое, что нужно проверить:

• Сертификат соответствия с указанием типа изделия (двери, люки, противопожарные ворота), класса огнестойкости (EI, EIS и т.п.), схемы конструкции и области использования.
• Паспорт изделия: описание конструкции, допустимые размеры проемов, требования к монтажу и условиям эксплуатации.
• Маркировочная табличка (шильда) на дверном полотне или коробке: указывает производителя, дату выпуска, класс огнестойкости, номер сертификата. Отсутствие шильды — серьёзный сигнал.

Внешние признаки качественной конструкции:

• Полотно ощущается тяжёлым и жёстким, без «игры» при нажатии. Слишком лёгкая дверь EI 60 или EI 90 вызывает вопросы.
• Притвор по периметру достаточно широкий, видны уплотнители; термолента обычно имеет отличимый внешний вид и аккуратно наклеена без разрывов.
• Узлы остекления выполнены аккуратно, швы герметика ровные, на стекле есть маркировка огнестойкого стекла.
• Фурнитура — противоожоговые ручки, серьёзные петли, доводчики правильной мощности; на путях эвакуации — система «антипаника».

Косвенные звоночки, на которые обращают внимание эксперты и заказчики в Москве и регионах:

• Очень тонкий металл без видимых усилений каркаса, пустой звук при простукивании полотна (ощущается, будто внутри нет плит).
• Бытовые замки и ручки, не предназначенные для высоких температур.
• Отсутствие доводчика там, где по проекту пожарной безопасности он обязателен.
• Монтаж с большими незаполненными зазорами, без огнестойкой монтажной пены или минеральной ваты.

Полезные вопросы продавцу или монтажной компании:

• Какие конкретно материалы используются внутри полотна (марка минеральной плиты, толщина, наличие гипсовых листов)? Можно ли показать образец в разрезе?
• Как выполняется установка: чем заполняются полости вокруг коробки, какие элементы применяются для крепления?
• Есть ли действующие сертификаты именно на эту модель и размер, а также протоколы испытаний?
• Какие условия гарантии, как быстро обеспечивают сервис и замену фурнитуры?

Дополнительно имеет смысл изучить отзывы о производителе, его каталог, информацию о производстве и технические статьи на сайте. У серьёзных компаний подробно раскрыта политика обработки персональных данных, прозрачные условия заказа, оплаты и доставки, понятная структура цен. Это косвенно, но хорошо отражает отношение к качеству и безопасности.

Понимая, как устроена противопожарная дверь внутри и какие элементы обеспечивают её эффективность, проще выбрать подходящий тип (однопольные, двупольные, с остеклением или глухие), сформулировать требования к изделиям, задать правильные вопросы и контролировать монтаж. В случае реального пожара именно такие продуманные решения позволяют выиграть критические минуты для эвакуации людей и локализации распространения огня и дыма.
